Стандартный набор длин монтажной части (L), мм: 500; 650; 800; 1000; 1250; 1600; 2000.
Пример условного обозначения термопреобразователя: ТПП 10-М С 400; 16; 0,5.
Расшифровка обозначения:
- ТПП 10-М - термопреобразователь платинородий-платиновый;

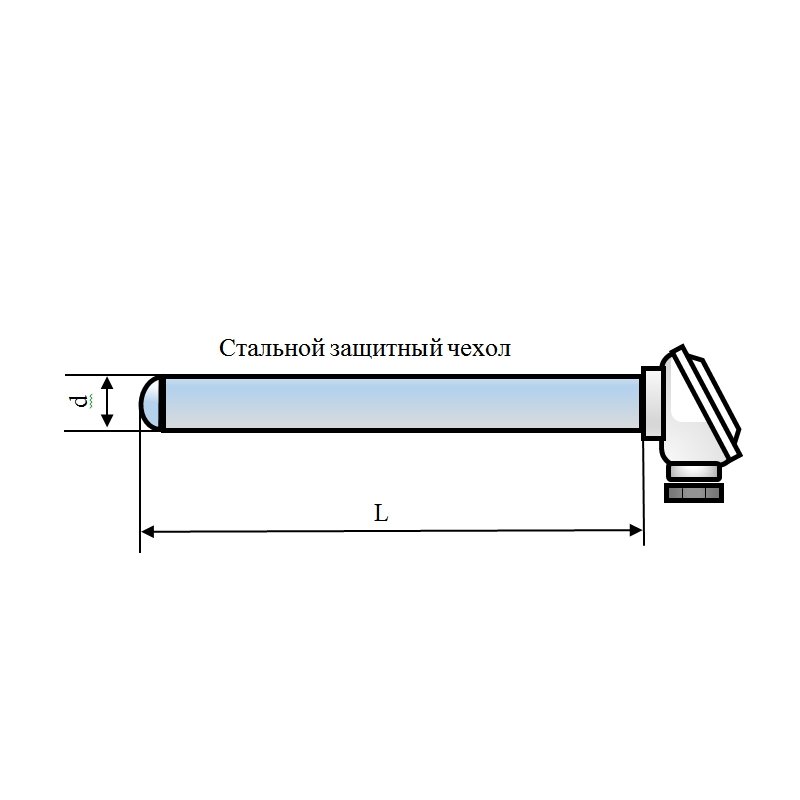

- С – стальной защитный чехол;
- 400 - монтажная длина термопреобразователя (L), мм;
- 16 - диаметр стального защитного чехла (D), мм;
- 0,5 - диаметр термоэлектродов, мм.
Все габаритные и установочные размеры, диаметр термоэлектродов, материалы защитной арматуры могут изменяться по требованию Заказчика.
Наименование
|
Характеристики |
| |
|
| Тип термопреобразователя |
ТПП 10-М |
| Нижний диапазон измеряемых температур, оС |
0 |
| Верхний диапазон измеряемых температур, оС |
1300 |
| Условное обозначение НСХ преобразования |
ПП(S) |
| Класс допуска |
2 |
| Предел допустимой погрешности измерения, оС |
± 1.5 до 600 оС
± 0.0025 * |t|
свыше 600 оС |
| Материал термоэлектродов: положительного (по ГОСТ 10821-75) |
сплав ПР10 |
| Материал термоэлектродов: отрицательного (по ГОСТ 10821-75) |
платина ПлТ |
| Длина монтажной части, мм |
320 ... 2000 |
| Диаметр термоэлектродов, мм |
0.15 ... 0.5 |
| Материал защитного чехла |
жаропрочная сталь |
| Материал изоляционных бус |
С795, С799 |
