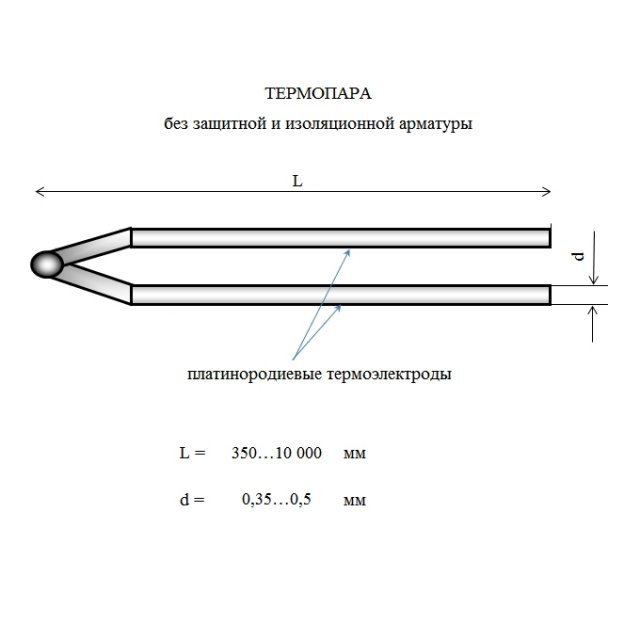

Это термопары «в чистом виде».
Т.е. два разнородных термоэлектрода (проволоки), сваренных на одном конце.
Являются основой (чувствительным элементом, рабочим телом) всех термоэлектрических термометров, т.к. именно в них вырабатывается ТЭДС пропорциональная измеряемой температуре. Поэтому их вполне уместно называть и «термопреобразователями».
Без изоляционной, защитной и монтажной арматуры используются крайне редко.
Стандартный набор длин (L), мм: 500; 650; 800; 1000; 1250; 1600, 2000.
Пример условного обозначения: «ТПР-М 1000 0,5 ТУ У 30628230.001-2000».
Расшифровка обозначения:
- ТПР-М - термопреобразователь платинородий-платинородиевый;
- 1000 - длина термопреобразователя, мм; (L);
- 0,5 - диаметр термоэлектродов, мм;
Наименование
|
Характеристики |
| |
|
|
| Тип термопреобразователя |
ТПП 10-М |
ТПР-М |
| Нижний диапазон измеряемых температур, оС |
0 |
600 |
| Верхний диапазон измеряемых температур, оС |
1300 |
1600 |
| Условное обозначение НСХ преобразования |
ПП(S) |
ПР(В) |
| Класс допуска |
2 |
2 |
| Предел допустимой погрешности измерения, оС |
± 1.5 до 600 оС
± 0.0025 * |t|
свыше 600 оС |
± 0.0025 * |t|
|
| Материал термоэлектродов: положительного (по ГОСТ 10821-75) |
сплав ПР10 |
сплав ПР30 |
| Материал термоэлектродов: отрицательного (по ГОСТ 10821-75) |
платина ПлТ |
сплав ПР6 |
| Длина термоэлектродов, мм |
320 ... 10 000 |
320 ... 10 000 |
| Диаметр термоэлектродов, мм |
0.15 ... 0.5 |
0.15 ... 0.5 |
