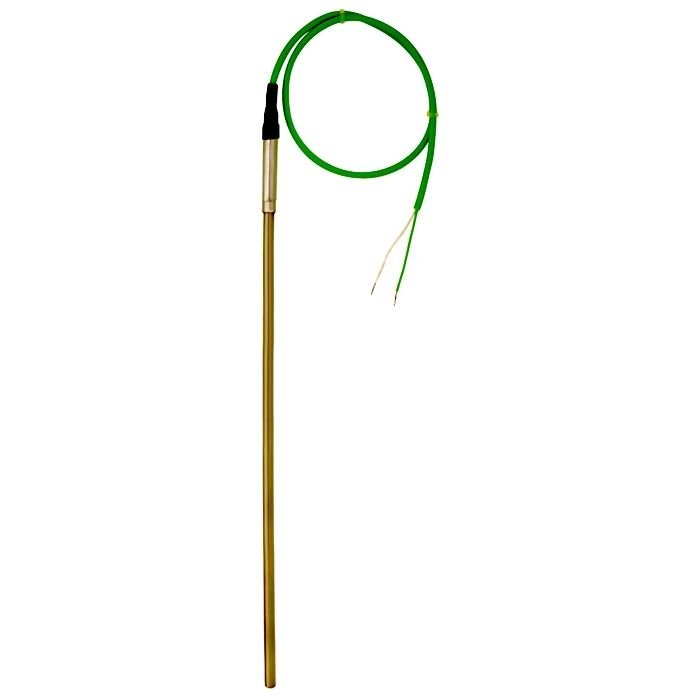

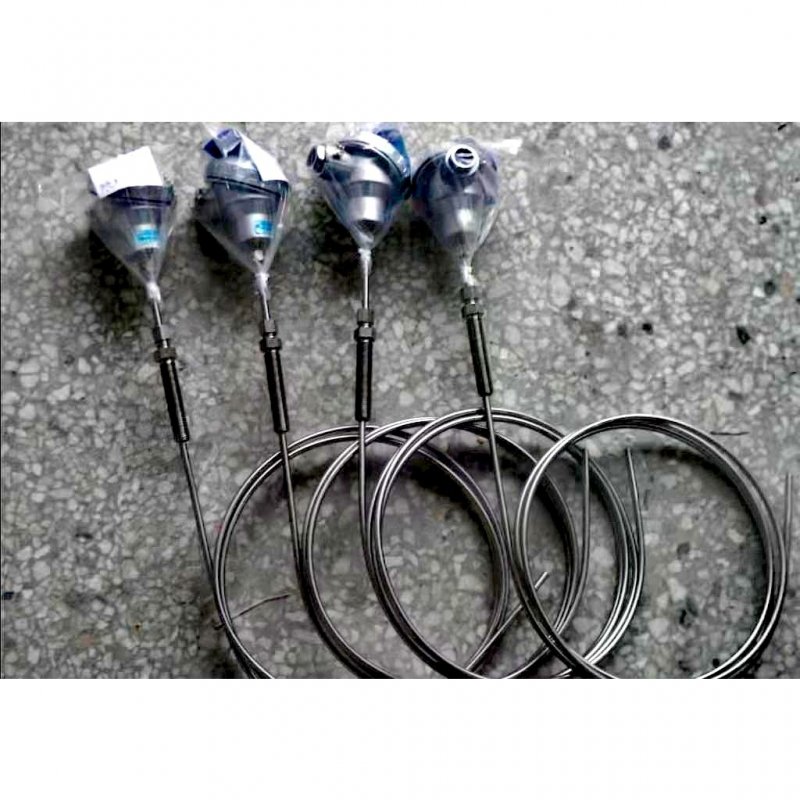

Конструктивно кабельные термопреобразователи представляют собой гибкую металлическую трубку, внутри которой расположены термоэлектроды, сваренные на одном конце и изолированные между собой по всей длине мелкодисперсным минеральным порошком.
Основные достоинства кабельных термопреобразователей:
- Гибкость и герметичность корпуса;
- Малая тепловая инерционность;
- Возможность изготовление термопреобразователей очень большой длины.
Возможна поставка кабельных термопреобразователей различного диаметра и длины.
Градуировки: K, N, E, J, T, S, R.
Материал оболочки: SS304, SS321, SS316, SS310, INCL600.
Рабочая температура измерения зависит от материала термоэлектродов, материала оболочки, диаметра оболочки.
Характеристика
|
Требования |
| |
|
| Материал минеральной изоляции |
MgO или Al2O3 чистотой не хуже 96% |
| Диаметр внешней оболочки |
от 0,5 до 10,8 мм. |
| Материал термоэлектродов |
по МЭК 60584-1 для типов T, J, E, K, N |
| Гибкость термопары |
кабель должен выдерживать без повреждения намотку (мин. 3 витка) на керн диаметром в шесть раз больше диаметра кабеля. |
| Сопротивление изоляции кабеля при комнатных температурах |
от 1000 до 10000 Мом.м в зависимости от диаметра кабеля |
| Сопротивление изоляции кабеля при повышенных температурах |
при 300 °С от 150 до 1000 Мом.м в зависимости от диаметра кабеля
при 1000 °С от 0,03 до 0,06 Мом.м в зависимости от диаметра кабеля |
| Электрическая прочность изоляции |
от 100 до 500 В в зависимости от диаметра кабеля |
| Герметичность корпуса кабеля |
тестируется методом погружения кабеля в воду |
| Герметичность сварного конца термопары |
тестируется либо методом погружения горячей термопары в воду, либо погружением спая в жидкий азот, либо заполнением инертным газом при повышенном давлении. |
