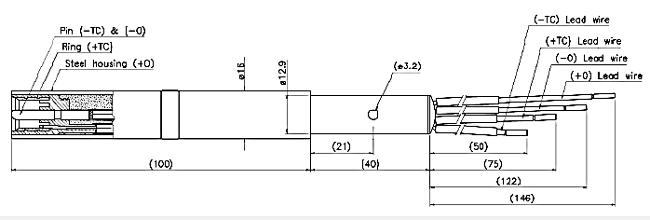

Схема
Цветовая маркировка выводов
- Окисленность положительный - Жёлтый;
- Окисленность отрицательный - Белый;
- Температура положительный - Серый;
- Температура отрицательный - Красный.
Хранение
В сухом помещении, защищенном от пыли и химических продуктов. Срок хранения не ограничен.
| Диаметр контактной колодки |
«3/8» (9.55 мм) |
| Материал корпуса |
Нержавеющая сталь |
| Количество контактов |
4 |
| Тип используемой термопары |
«B» |
| Сопротивление изоляции |
≥ 500 MОм (при 1000 МГц, 20 оС) |
| Температурный диапазон использования, °С |
от -25 до +180 (кратковременно) |
| Материал проводов (проводников) |
Медь |
| Диаметр проводников |
1.63 мм. и 1.29 мм. |
| Диаметр контактного штыря и кольца |
3.2 мм. и 9.55 мм. |
