Термопары с переменным сечением электродов

Эксклюзивная разработка нашего предприятия - термопары оригинальной конструкции с переменным сечением электродов.

Необходимость такой разработки вызвана дороговизной термопар из драгоценных металлов и большой их привлекательностью для хищения с работающих агрегатов.

Одним из факторов, влияющих на ресурс работы термопар, является толщина их термоэлектродов. Для платинородиевых термоэлектродов обычным является диаметр 0.5 мм. Это компромисс между стоимостью и ресурсом работы. При этом масса термопары длиной 1 метр составляет около 8 грамм.

Второй фактор – температура. Разрушение платинородиевых термоэлектродов наблюдается в основном в зоне их нагрева свыше (900 ... 1000) ^оС. Однако при такой температуре находится не вся термопара, а только та ее часть, что непосредственно примыкает к рабочему спаю. Остальная часть термопары нагревается до более низких температур и не претерпевает критических изменений.

Это и положено в основу запатентованной нами конструкции термопары.

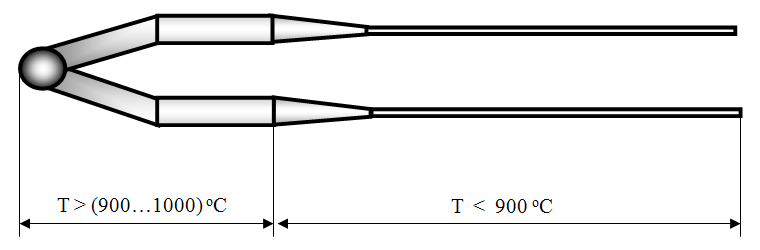

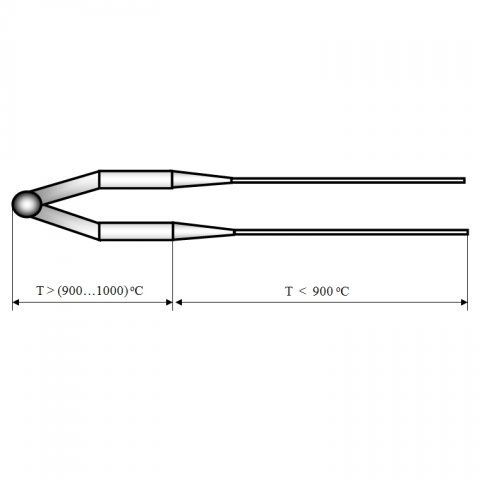

Та часть термопары, что работает при высоких температурах, остается неизменной. Далее сечение термоэлектродов уменьшается пропорционально падению температуры.

При этом термоэлектроды остаются цельными, а термопара сохраняет свои метрологические характеристики.

Зная температурное поле, в котором предстоит работать термопаре, можно подобрать оптимальные пропорции для термоэлектродов.

Вес платинородиевой термопары длиной 1 метр с переменным сечением электродов составляет (2.5 ... 3.5) г в зависимости от выбранных пропорций.

Конструкция термопары защищена патентом Украины.
