Стандартный набор длин монтажной части (L), мм: 500; 650; 800; 1000; 1250; 1600; 2000.
Пример условного обозначения: ТПР-М 1000; (П).
Расшифровка обозначения:

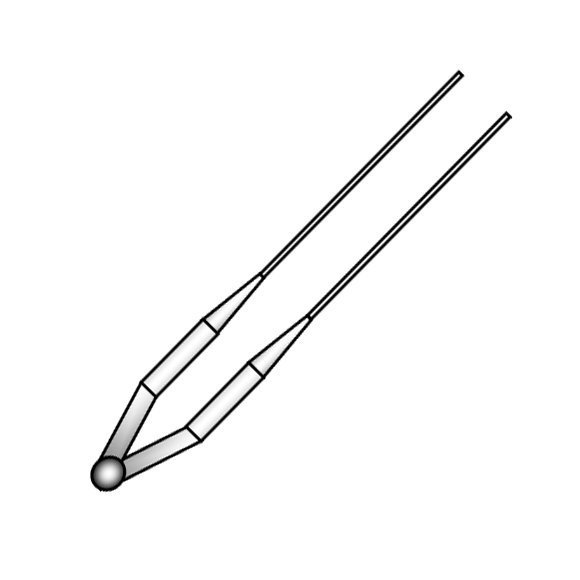

- ТПР-М - термопреобразователь платинородий-платинородиевый;
- (П) - переменное по длине сечение термоэлектродов, оговаривается индивидуально при заказе;
- 1000 - монтажная длина термопреобразователя, мм.
Термопреобразователи ТПР-М П могут поставляться как в защитной арматуре, так и без неё.
| Тип термопреобразователя |
ТПР-М П |
| Нижний диапазон измеряемых температур, оС |
600
|
| Верхний диапазон измеряемых температур, оС |
1600
|
| Условное обозначение НСХ преобразования |
ПР(В)
|
| Класс допуска |
2
|
| Предел допустимой погрешности измерения, оС |
± 0.0025 * |t|
|
Материал термоэлектродов (по ГОСТ 10821-75): положительного
|
сплав ПР30
|
Материал термоэлектродов (по ГОСТ 10821-75): отрицательного
|
сплав ПР6
|
| Длина монтажной части, мм. |
500 ... 2500
|
| Диаметр термоэлектродов, мм. |
Переменный по длине
|
| Защитный чехол |
По согласованию с заказчиком
|
| Электроизоляционная трубка |
Цельная, двухканальная, корундовая
|
