Платинородиевые термопары с переменным сечением электродов содержат заметно меньше платинородия, что благотворно сказывается на их цене. При этом метрологические свойства термопар остаются без изменений.

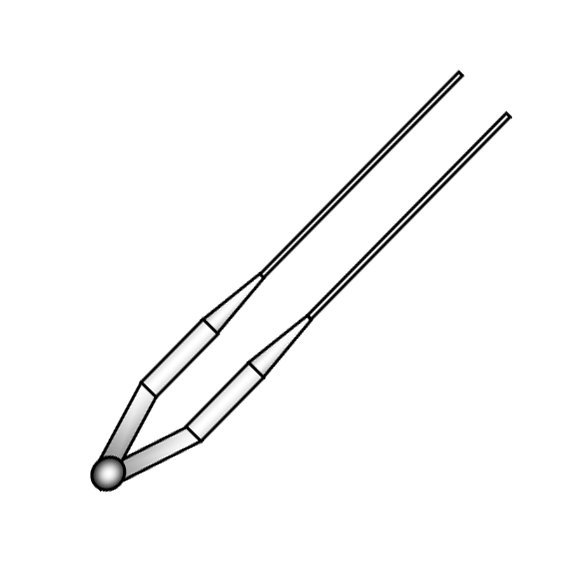

В идеале профиль термоэлектродов повторяет градиент температурного поля, в котором работает термопара.
Широкое применение такие термопары находят в тех условиях, где есть риск их хищения с работающих агрегатов, а также велика вероятность их механического разрушения вследствие случайных внешних воздействий.
Подробнее здесь
Конструкция термопары защищена патентом Украины.
Стандартный набор длин монтажной части, мм: 500; 650; 800; 1000; 1250; 1600, 2000
| Тип термопары |
ТПП 10-М |
ТПР-М |
| Нижний диапазон измеряемых температур, оС |
0 |
600 |
| Верхний диапазон измеряемых температур, оС |
1300 |
1600 |
| Условное обозначение НСХ преобразования |
ПП(S) |
ПР(В) |
| Класс допуска |
2 |
2 |
| Предел допустимой погрешности измерения, оС |
± 1.5 до 600 оС
± 0.0025 * |t|
свыше 600 оС |
± 0.0025 * |t| |
| Материал термоэлектродов (по ГОСТ 10821-75): положительного |
сплав ПР10 |
сплав ПР30 |
| Материал термоэлектродов (по ГОСТ 10821-75): отрицательного |
платина ПлТ |
сплав ПР6 |
| Длина монтажной части, мм. |
500 ... 2500 |
500 ... 2500 |
| Диаметр термоэлектродов, мм. |
Переменный по длине |
Переменный по длине |
| Защитный чехол |
По согласованию с заказчиком |
По согласованию с заказчиком |
| Электроизоляционная трубка |
Цельная двухканальная корундовая |
Цельная двухканальная корундовая |
